BOUWPAKKETTEN VAN MODELSTOOMMACHINES

Achtergrond van de stoommachines:
De modelstoommachine fascineert jong en oud. Niet iedereen heeft echter de mogelijkheden om zélf, een van hoogwaardige materialen samengestelde modelstoommachine, te bouwen.

Bij velen blijft het bij een wens.
En de wens is de vader van de gedachte, zoals men vaak zegt.
Deze wens is de vader achter de stoommachines van Atelier Van Melle.
De stoommachines hier gepresenteert zijn zodanig ontworpen dat er geen freesbank nodig is om deze stoommachines te bouwen. Natuurlijk zijn er wel de meest voorkomende gereedschappen nodig om de machine te kunnen bouwen. Tappen en snijden van draad, een kolomboormachine, een eenvoudige draaibank, een Arbor Press en de machineklem. Voor de afwerking van de onderdelen is er de vijl en het schuurpapier. Voor de mensen met een veel uitgebreider machinepark wil het niet zeggen dat deze stoommachines voor hen afvallen. Zij kunnen er bijzonder natuurgetrouwe stoommachines van maken door de toevoeging van details die niet in het lasergesneden staal aanwezig zijn. De freesbank zal het staal 37 (DIN 17100 St37) bijzonder goed kunnen bewerken. Zo kunnen er waarheidsgetrouwe contructie details in het plaatstaal worden aangebracht.
Mocht het nodig zijn, kan Atelier Van Melle het basisdraaiwerk uitvoeren indien U niet over een draaibank beschikt. Dit wordt uitgevoerd tegen een meerprijs, afhankelijk van het uit te voeren werk. Vraag naar de mogelijkheden.
In bijzondere gevallen kan ik eventueel de stoommachine volledig bouwen.

In ontwikkeling: Twin Victoria Engine en Collier Engine.







VIDEO

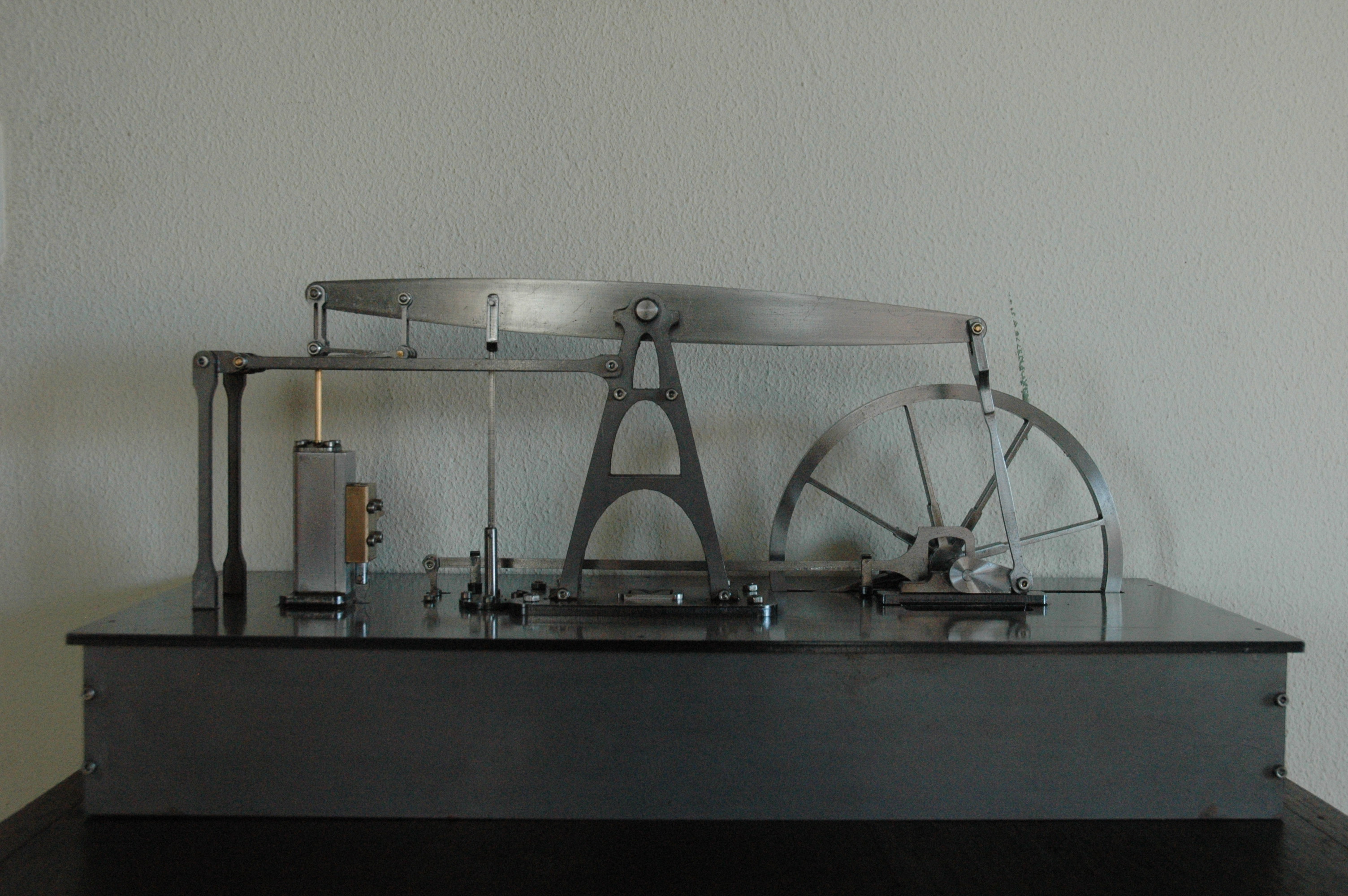

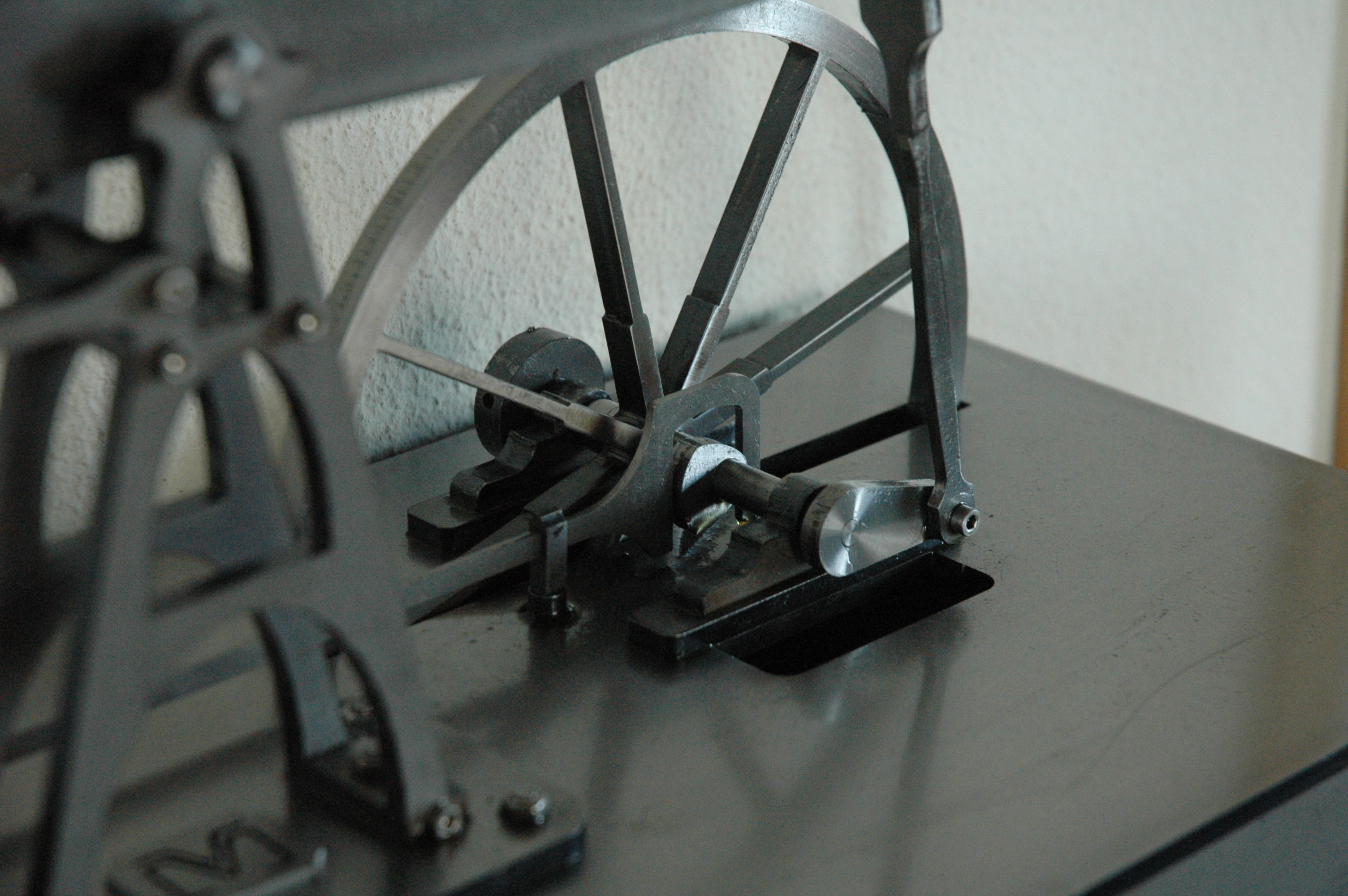

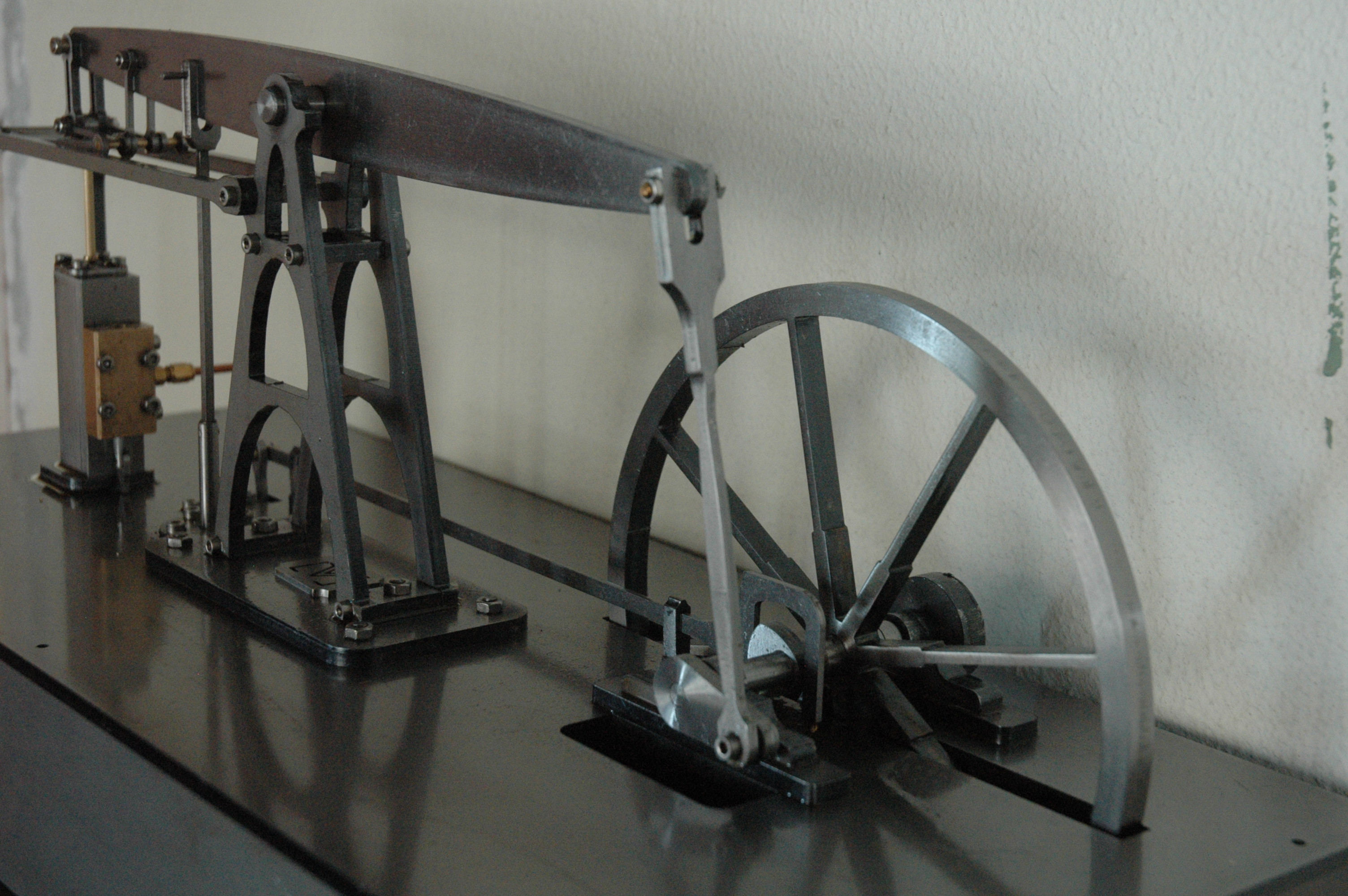

 BEAM ENGINE

eindelijk is hij er: de full scale Beam engine.

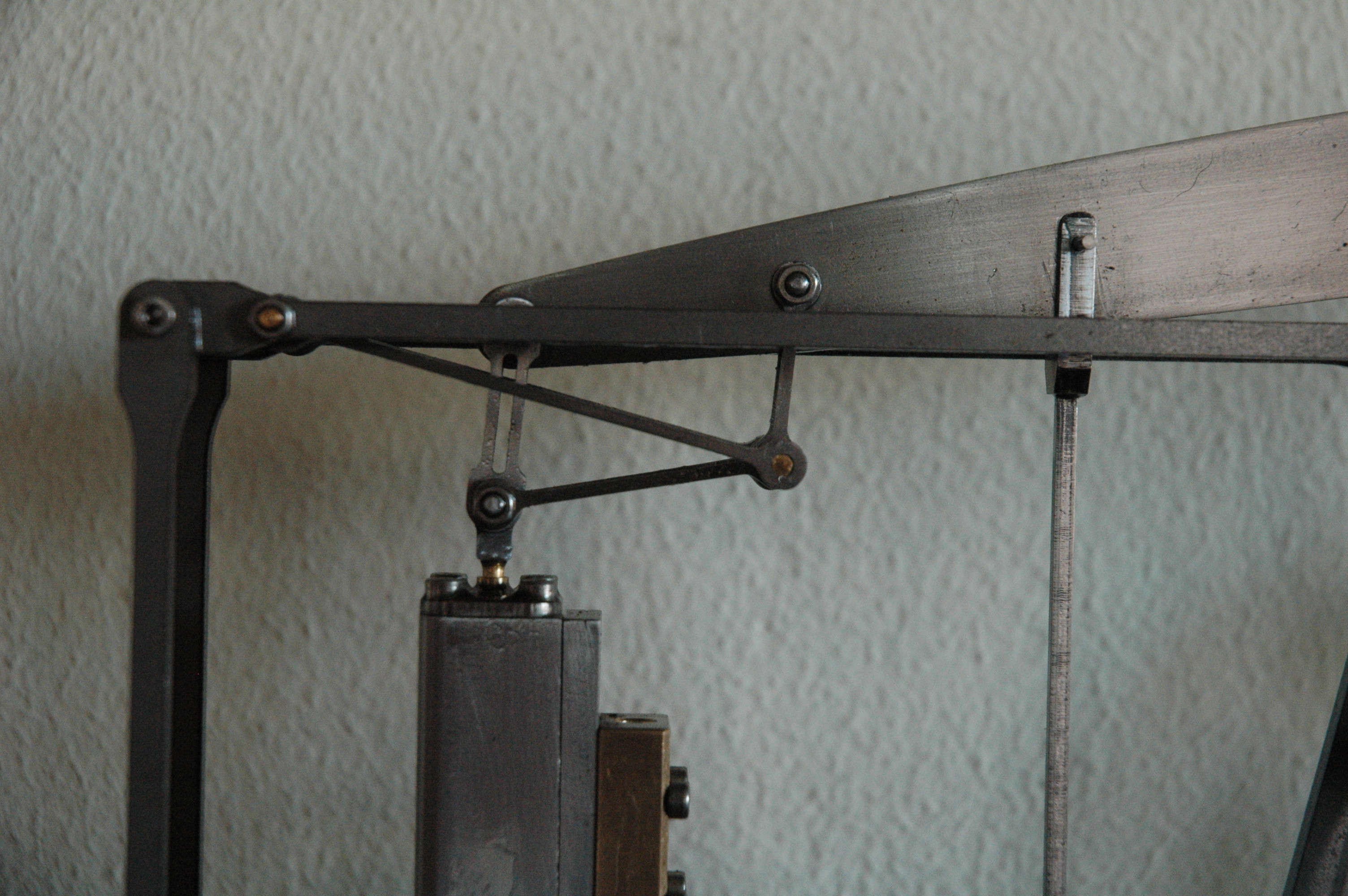

met het ontwerpen van deze machine is de originele balans stoommachine van James Watt het uitgangspunt geweest. De paralellogram motion is natuurgetrouw uitgevoerd.
De slag van 5 cm geeft een indrukwekkend natuurgetrouw beeld.
Het meest interessante van deze machine is het volle slag principe, net zoals de eerste machines van James Watt.
Dit volle slag principe geeft dat de machine al bij een extreem lage druk al goed werkt: 0.2 bar!
De machine kan een natuurgetrouw RPM van wel 15 omwentelingen per minuut halen!
Deze machine zal U echt terug brengen naar de tijd van de eerste stoomachines, de fascinerende periode van voor 1800 toen de stoommachine nog een zeldzaamheid was.



vergist U zich niet, dit is geen beginners stoommachine, de vele delen moeten nauwkeurig bewerkt worden. de machine is tevens van een groot formaat: 50 cm lang en 20 cm breedte!
Dat heeft gevolgen voor de bewerking van de onderdelen.

De hier getoonde machine is de eerste die gebouwd is, het pre production model.
De Beam engine zal voorlopig nog in intwikkeling blijven, vraag naar de laatste ontwikkeling van de enige in Nederland ontworpen en gebouwde model beam stoommachine die te koop is.



prijs: 750.00 euro









VIDEO

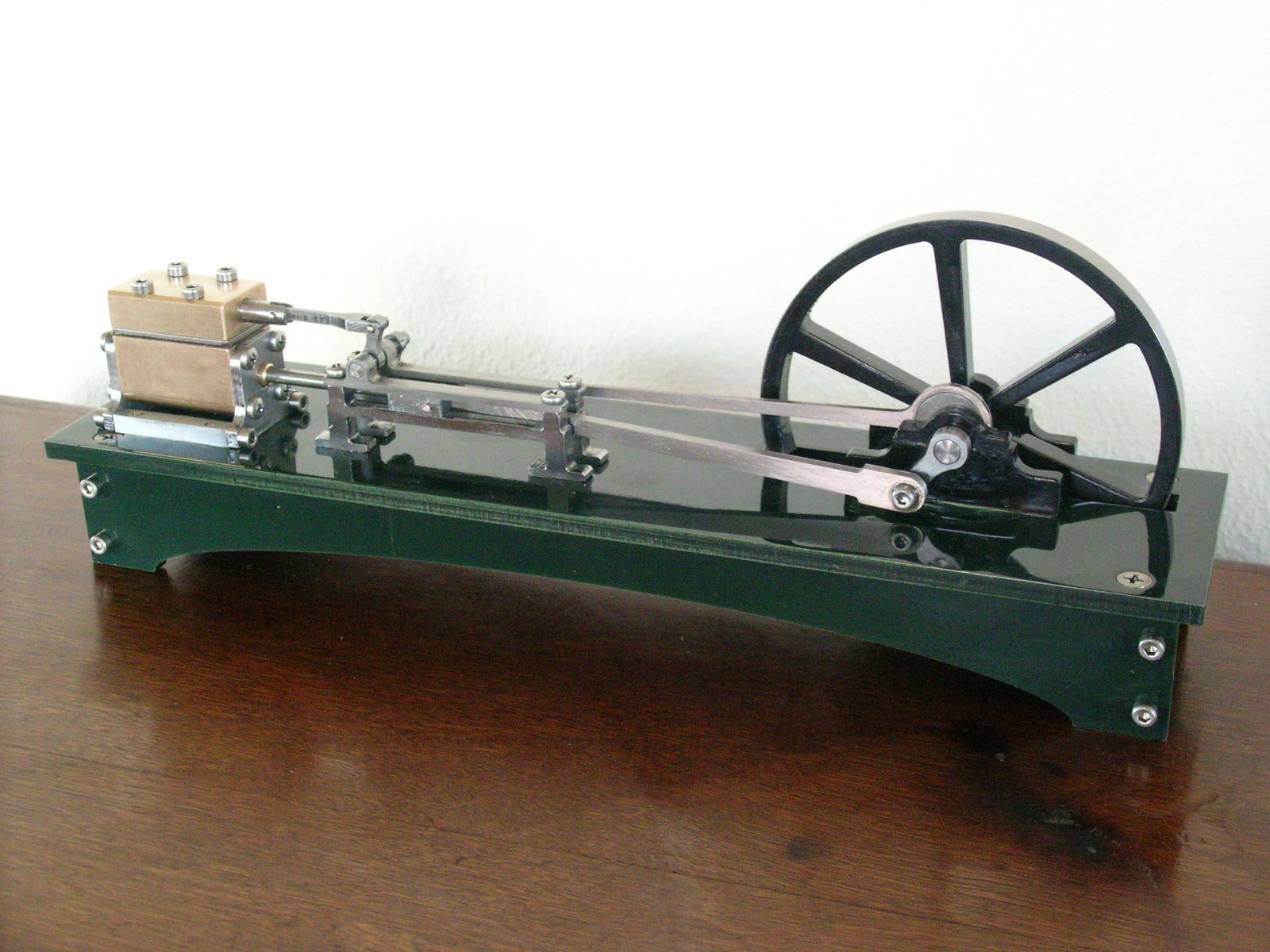

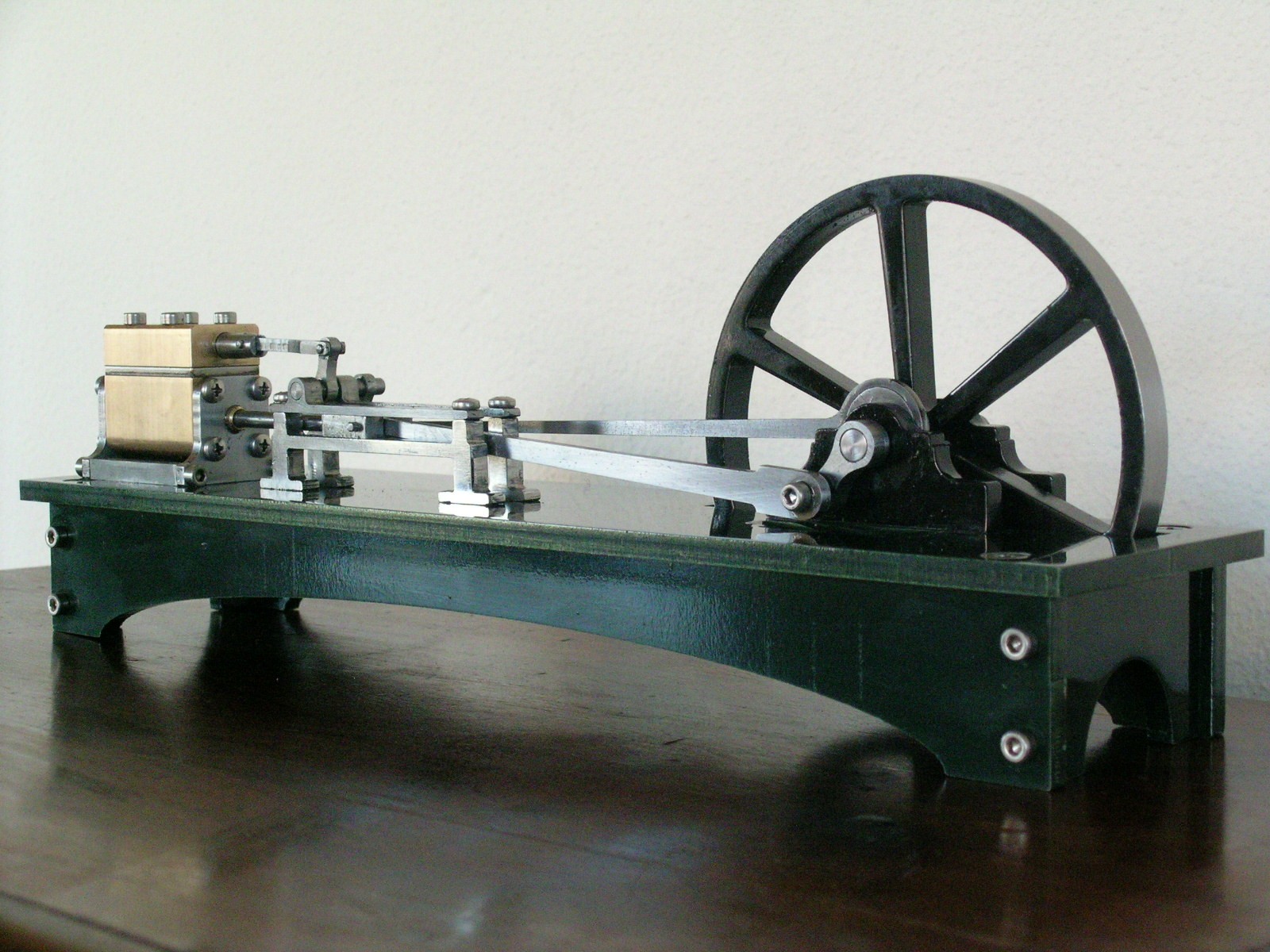

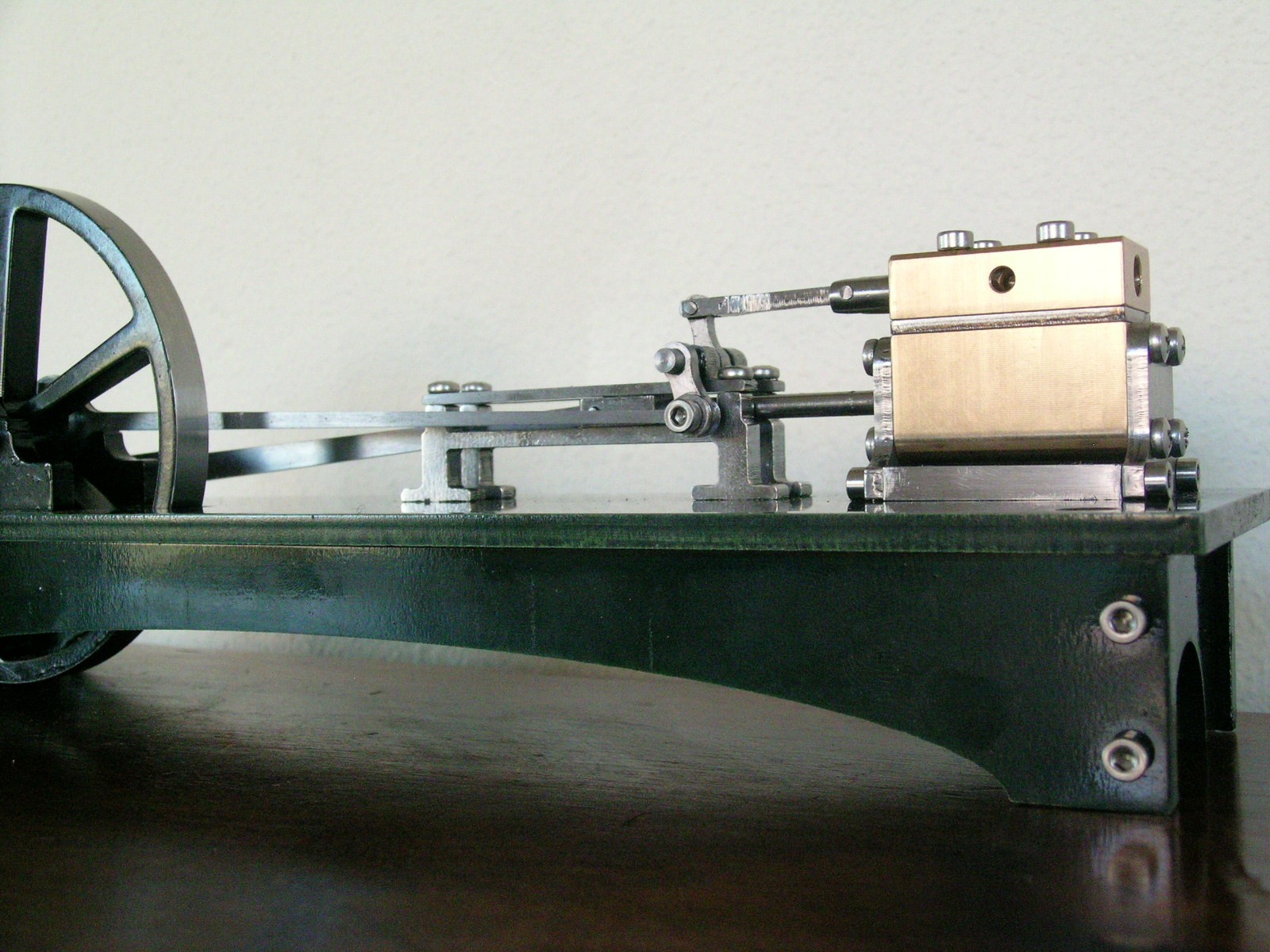

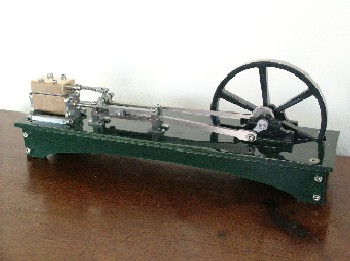

Victoria Engine



Deze “Victoria" stoommachine is gebaseerd op de mooiste stoommachines ooit gebouwd tijdens de victoriaanse tijd in Engeland.

De machine heeft een lengte van 29 cm. Het vliegwiel is 100 mm diameter, met een slag van 25 mm. en een boring van 15 mm. De cylinder met schuifblok zijn CNC geproduceerd en vervaardigd uit brons. De zuiger is van RVS net als alle benodigde bouten en schroeven.

Een draaibank is nodig voor de zuiger, de stoomschuif, krukas, en de afwerking van diverse onderdelen. In het bouwpakket zitten alle materialen om de machine te kunnen bouwen, een bouwbeschrijving en CAD tekeningen, waarop alle maatvoeringen staan voor de uit te voeren bewerkingen, zijn bijgeleverd.

Deze stoommachine is voor iedereen die ooit al een keer een “Victoria” stoommachine heeft willen bouwen. Zowel voor de beginnende als gevorderde bouwer een lust vor het oog om deze machine te zien werken.




Prijs: 470.00 Euro.

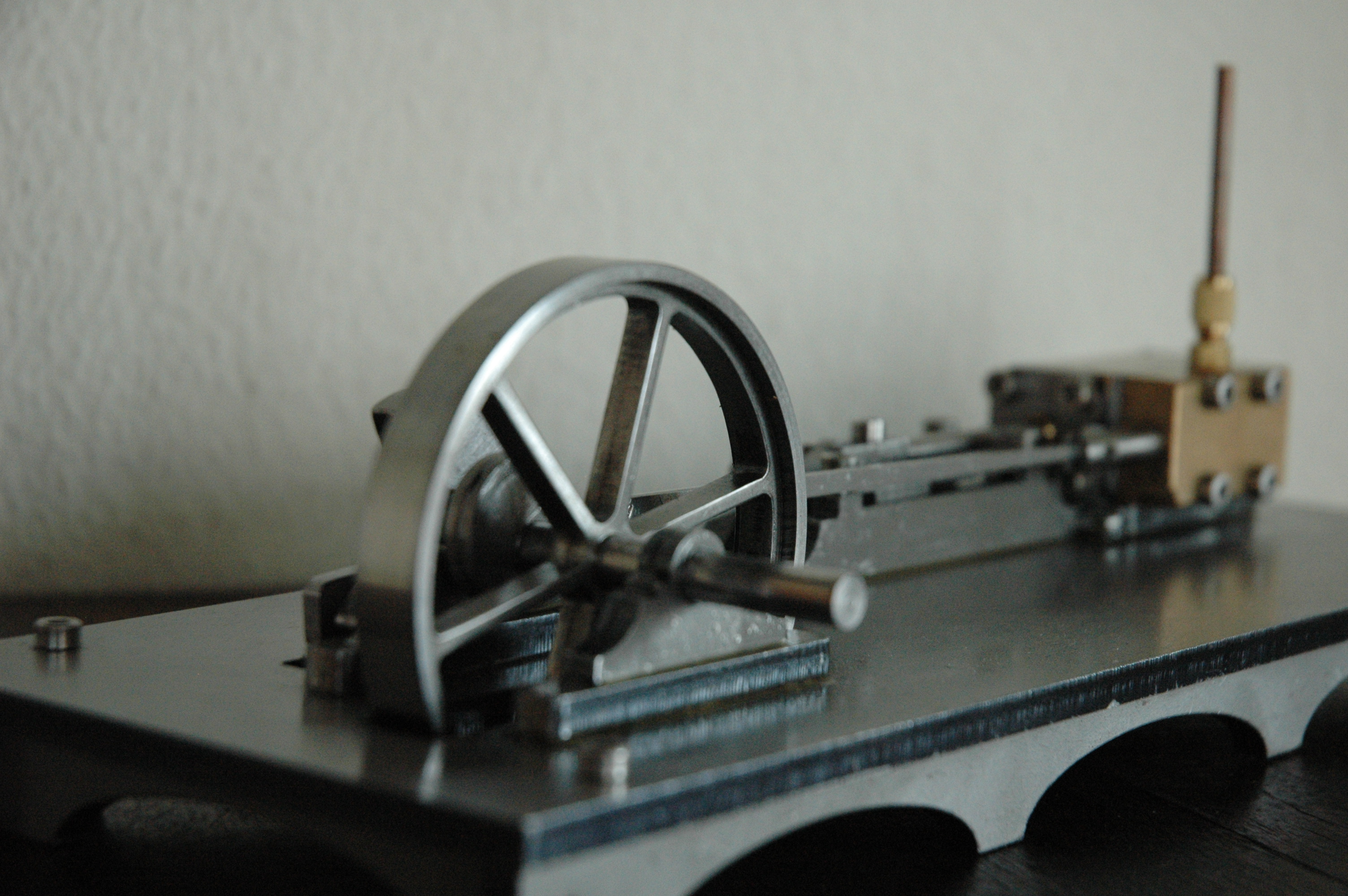

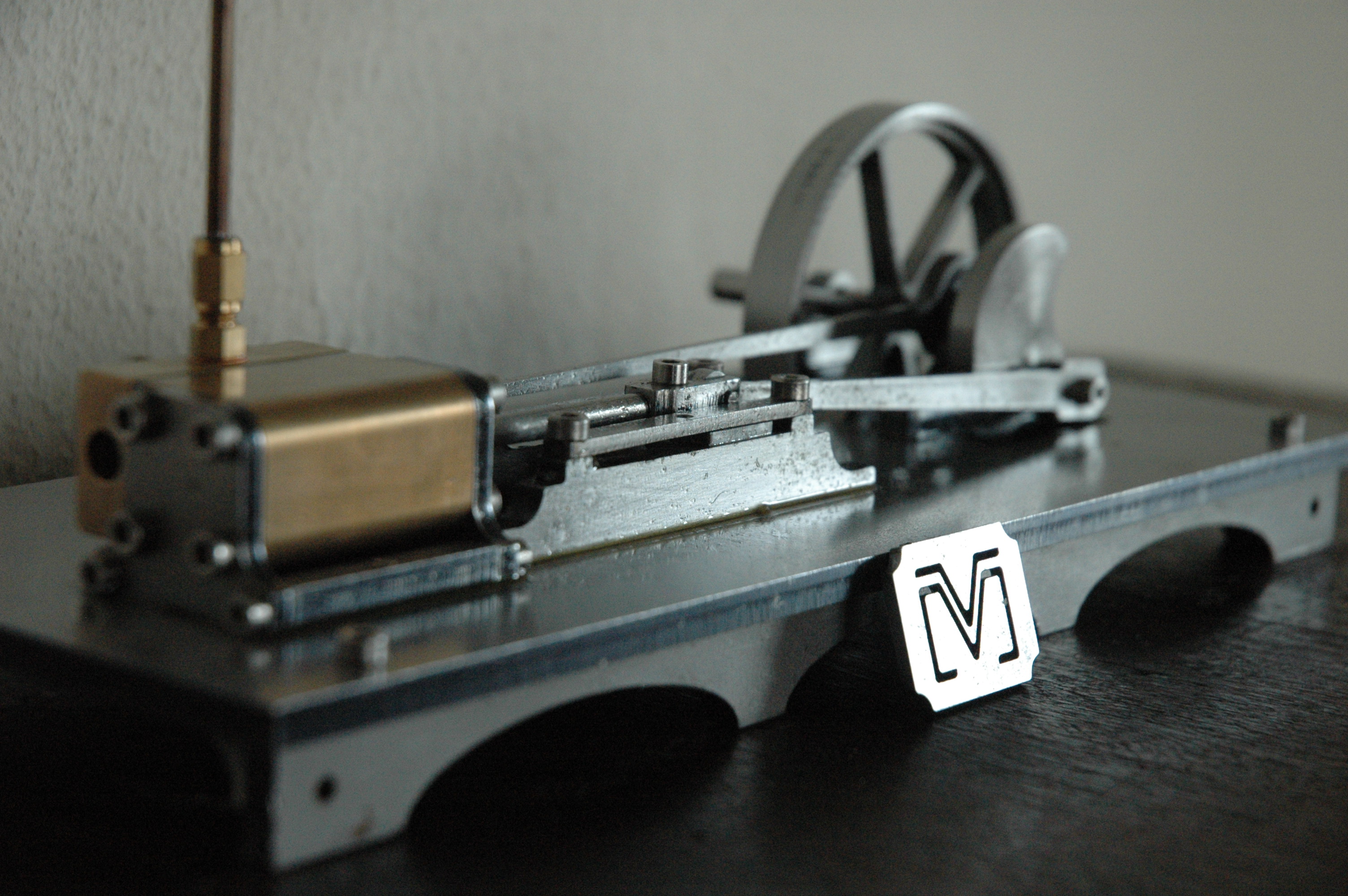

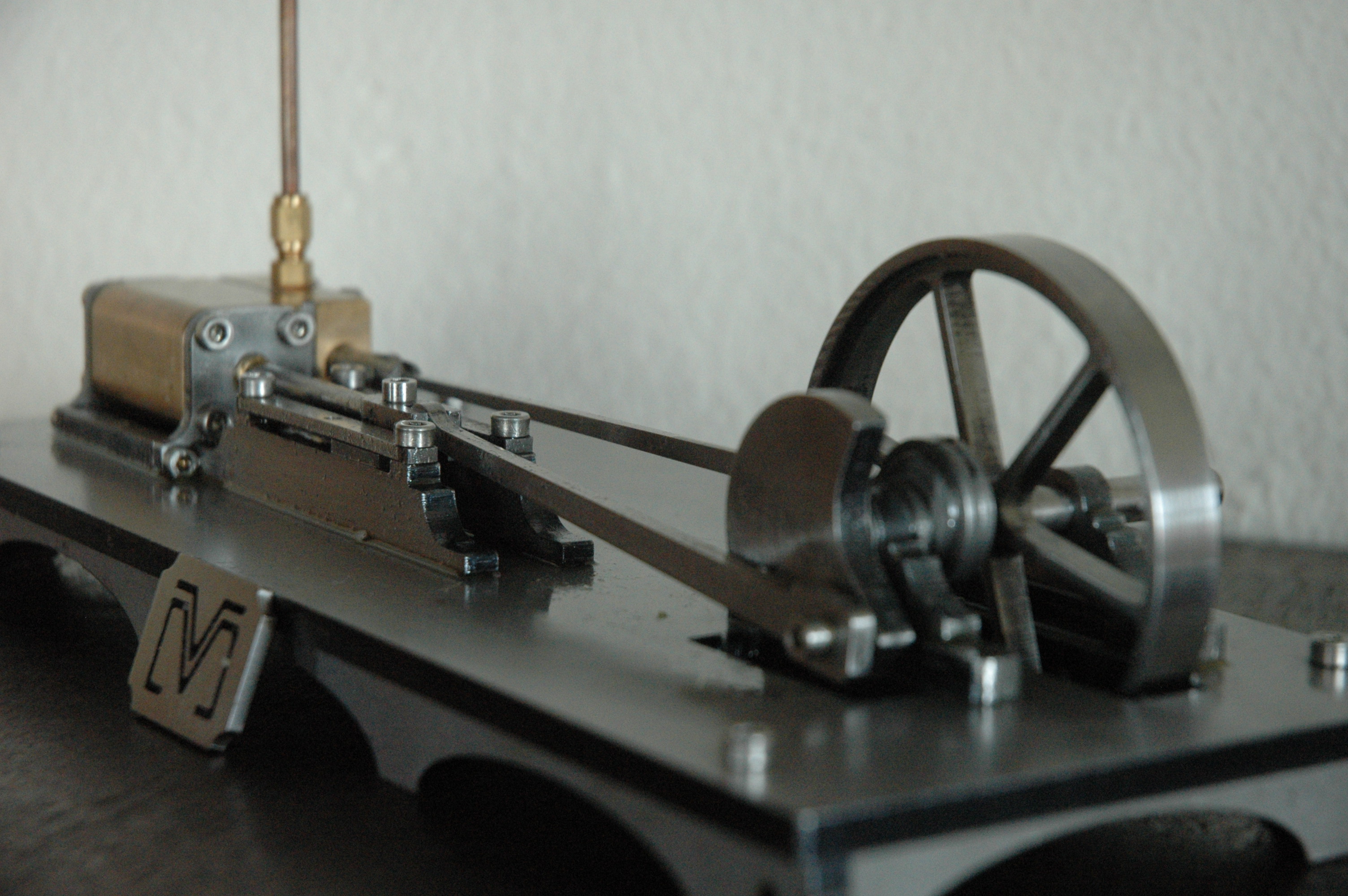

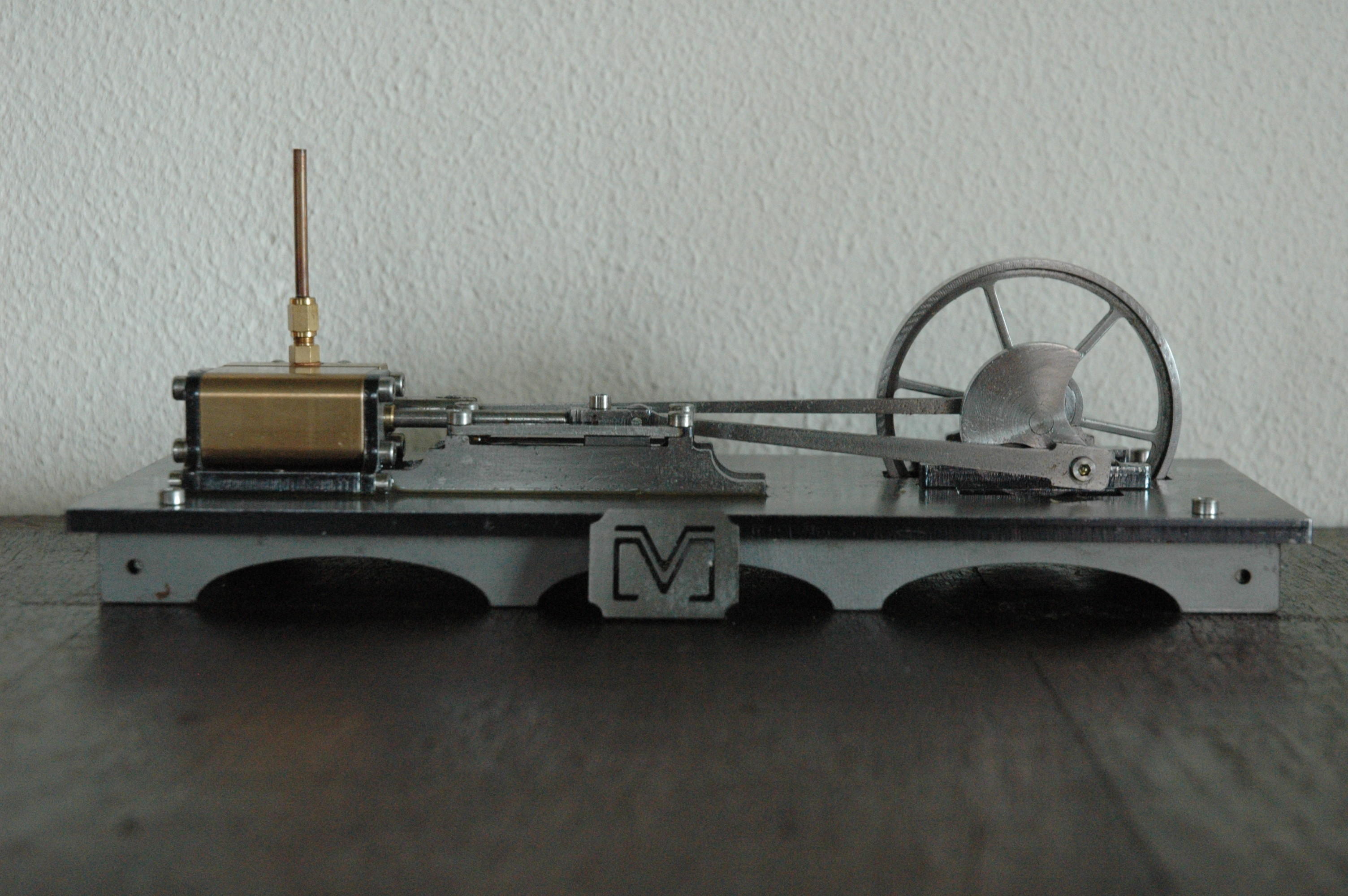

Mill Engine #2

De tweede Mill engine is ondertussen ook gereed.

Dit ontwerp is meer gebaseerd op de grote horizontale stoommachines die in de fabrieken te vinden waren aan het begin van de 20ste eeuw. met name gebruikt voor de electriciteits centrales. In de mijnen waren ze te vinden als hef stoommachines. en uiteraard als de machines in de gemalen.

het kruishoofd is verder ontwikkeld en verfijnder uitgevoerd.
Het ondertussen beproefde standaard cilinder en schuivenblok is ook hier weer toegepast. CNC bewerkt brons. Met een slag van 2,5 cm en een boring van 15mm. het staal is laser gesneden, met vernieuwde nauwkeurigheid.

een nieuwigheid is het vliegwiel uit 2 delen:
de spaken zijn los gesneden en de 'rim' van het vliegwiel is een los deel. met een pers en passtukjes wordt dit vliegwiel in elkaar geperst. het geeft een natuurgetrouwer beeld aan het vliegwiel.
Deze montage echter heeft wel extra aandacht nodig:
U moet er wel even "de tijd" voor nemen. en een goede pers is absoluut noodzakelijk.
de rim in de oven, de spaken in de vriezer en de montage zal goed verlopen, maar is geen beginners werkje.

Het zware vliegwiel geeft een mooie natuurgetrouwe loop. de machine zal al goed lopen op een druk van slechts 0.3 bar.



PRIJS: 470.00

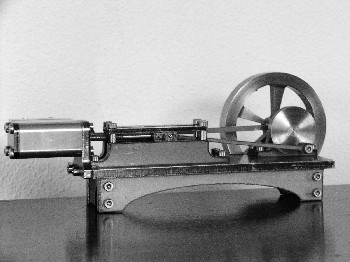

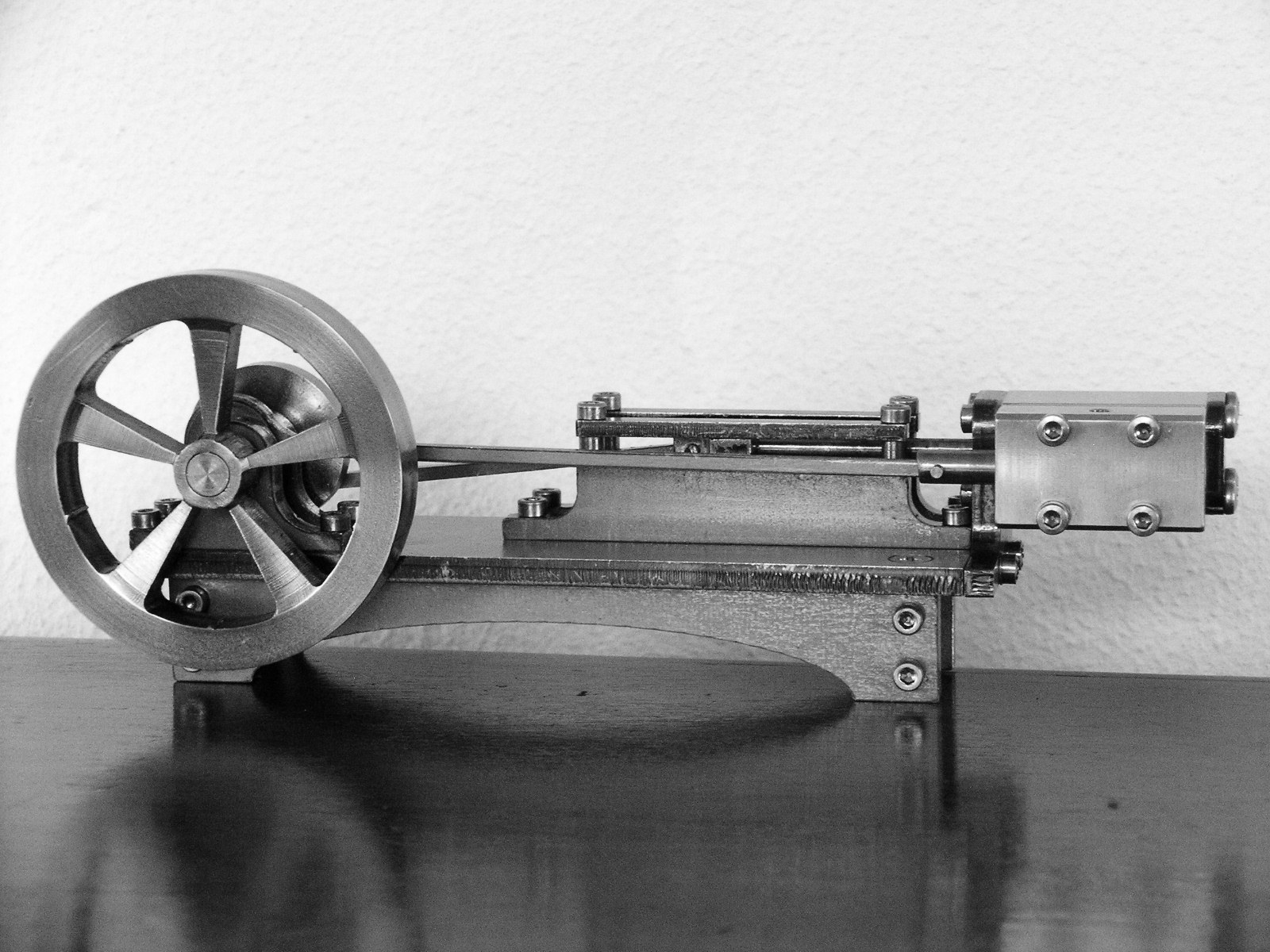

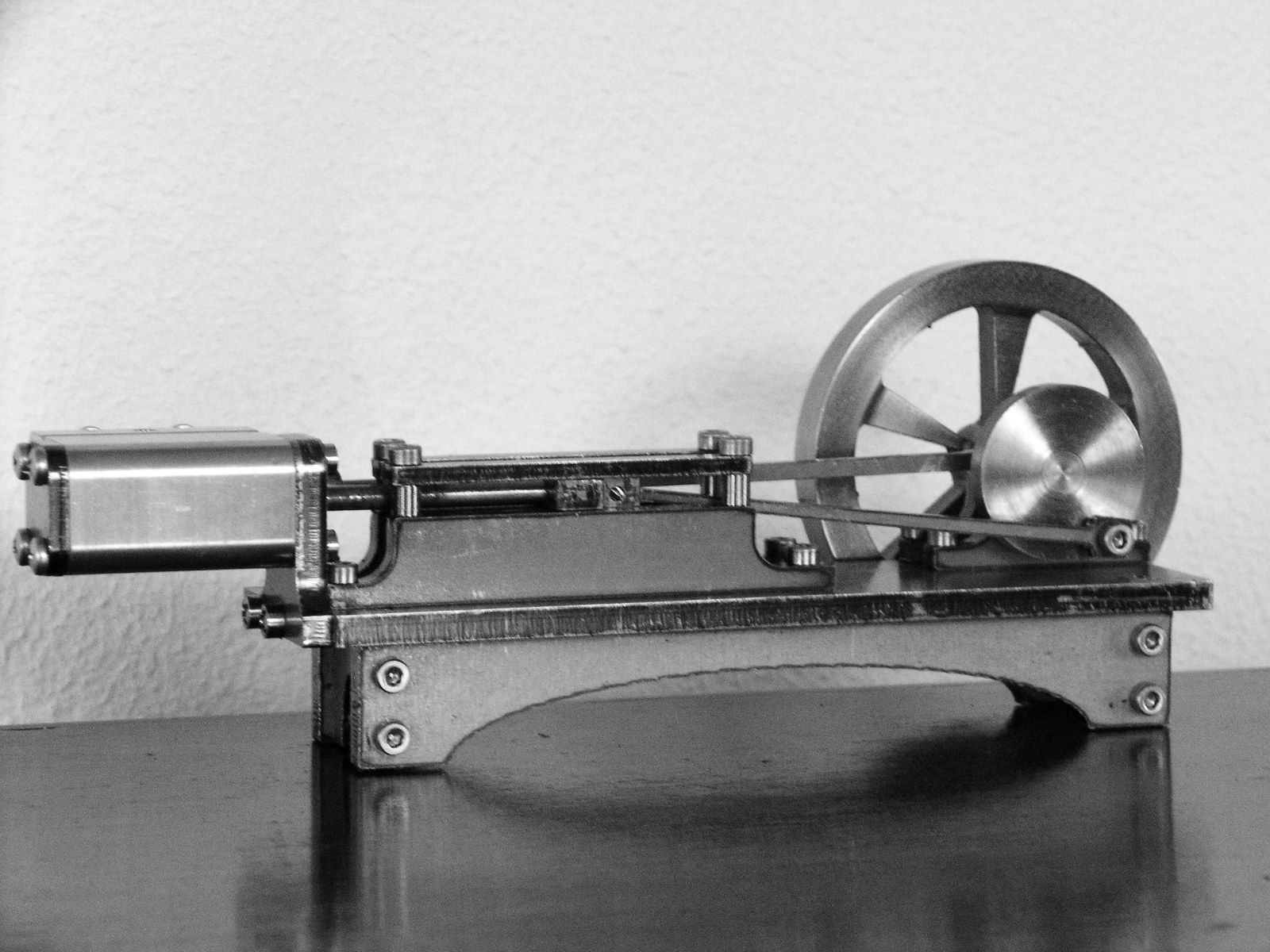

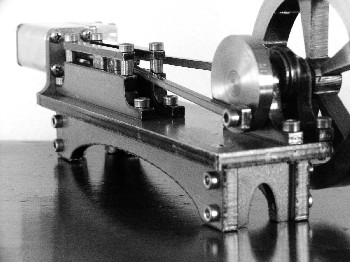

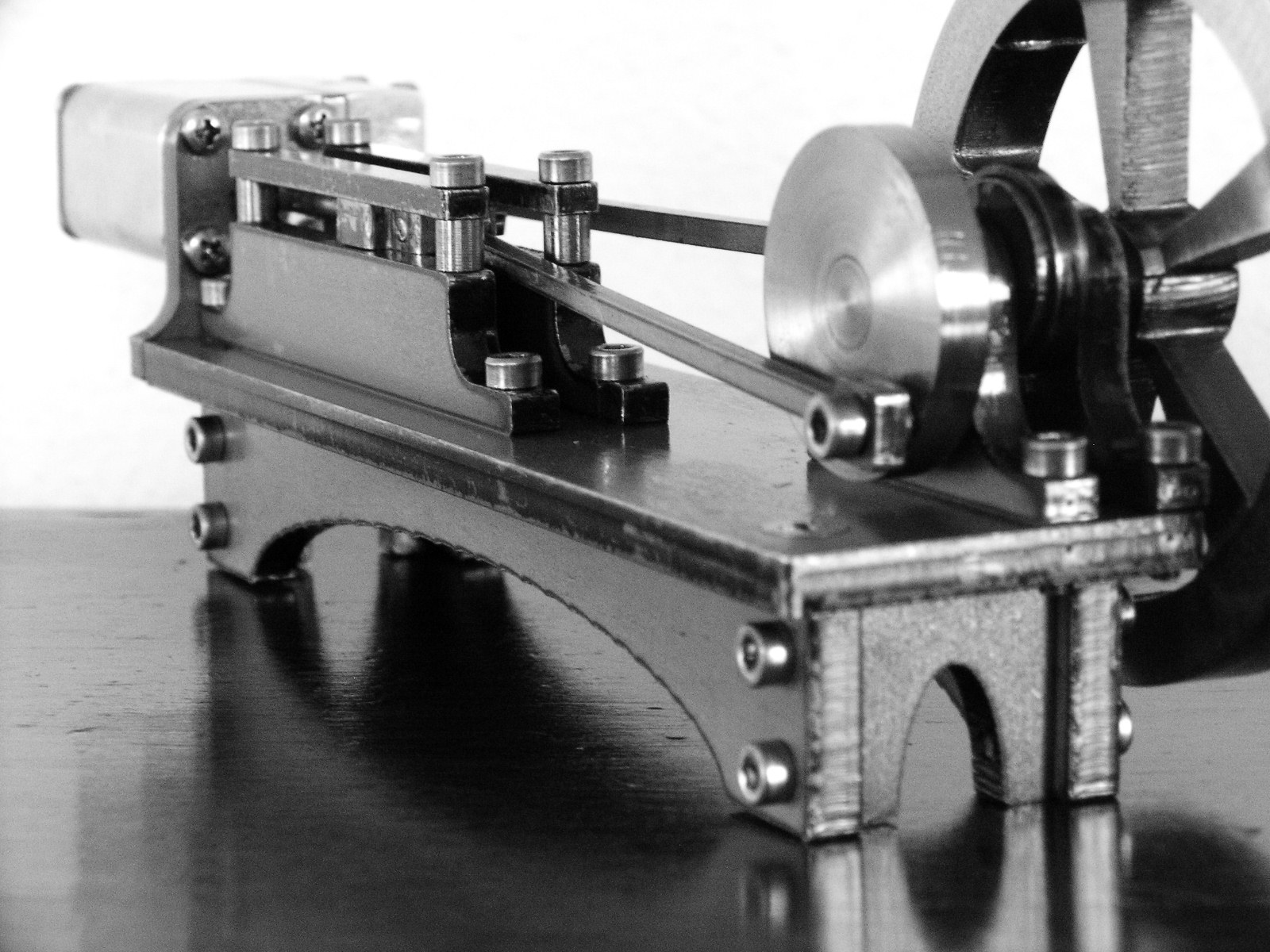

Mill Engine #1





Deze horizontale “Mill" stoommachine is gebaseerd op de eenvoudigere horizontale stoommachine, uit het eind van de 19de eeuw. Deze stoommachine was te vinden in vele kleine tot middelgrote werkplaatsen en fabrieken verspreid over geheel Europa.

De machine heeft een lengte van 21 cm. Het vliegwiel is 70 mm diameter, met een slag van 25 mm. en een boring van 15 mm. De cylinder met schuifblok zijn CNC geproduceerd en vervaardigd uit brons. De zuiger is van RVS net als alle benodigde bouten en schroeven.

Een draaibank is nodig voor de zuiger, de stoomschuif, krukas, en de afwerking van diverse onderdelen. In het bouwpakket zitten alle materialen om de machine te kunnen bouwen, een bouwbeschrijving en CAD tekeningen, waarop alle maatvoeringen staan voor de uit te voeren bewerkingen, zijn bijgeleverd.

Deze stoommachine is bijzonder geschikt als U een nieuwkomer bent op het gebied van de stoommodelbouw, maar ook de meer ervaren bouwer kan er veel plezier aan beleven. Samen met Uw zoon of kleinzoon deze stoommachine bouwen zal veel voldoening geven.

Het model op de getoonde foto’s laat een minimale afwerking van het gebruikte staal zien om een eerlijk beeld te geven van het geleverde bouwpakket. U ziet dus hoe U het kunt verwachten in het bouwpakket.



Prijs: 290.00 Euro.

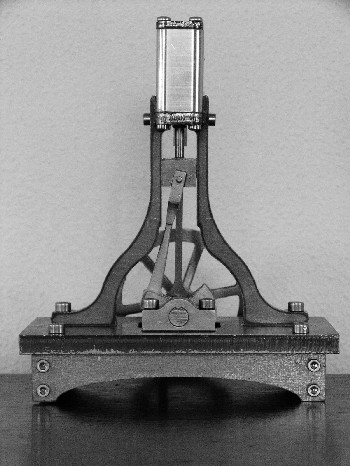

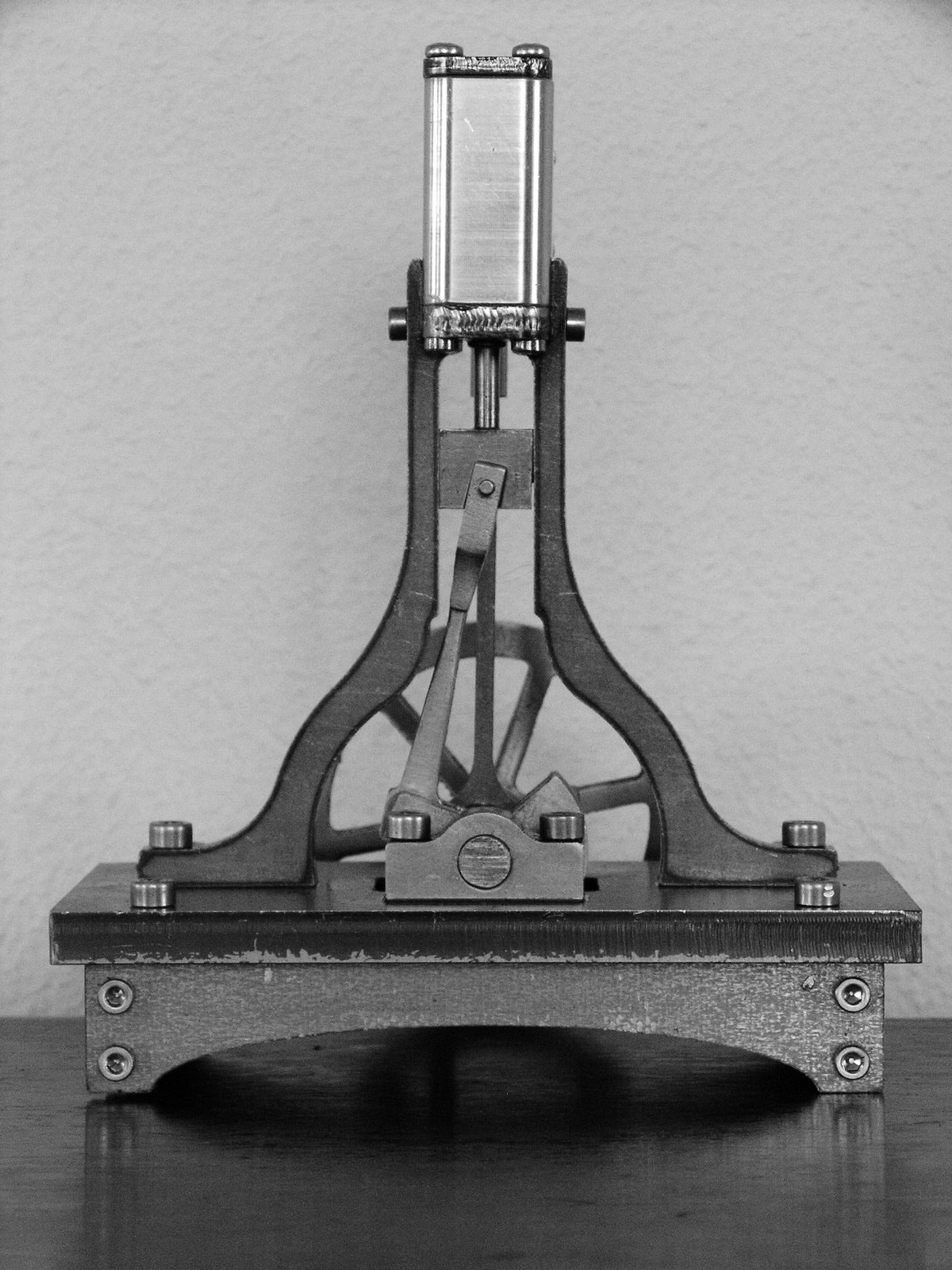

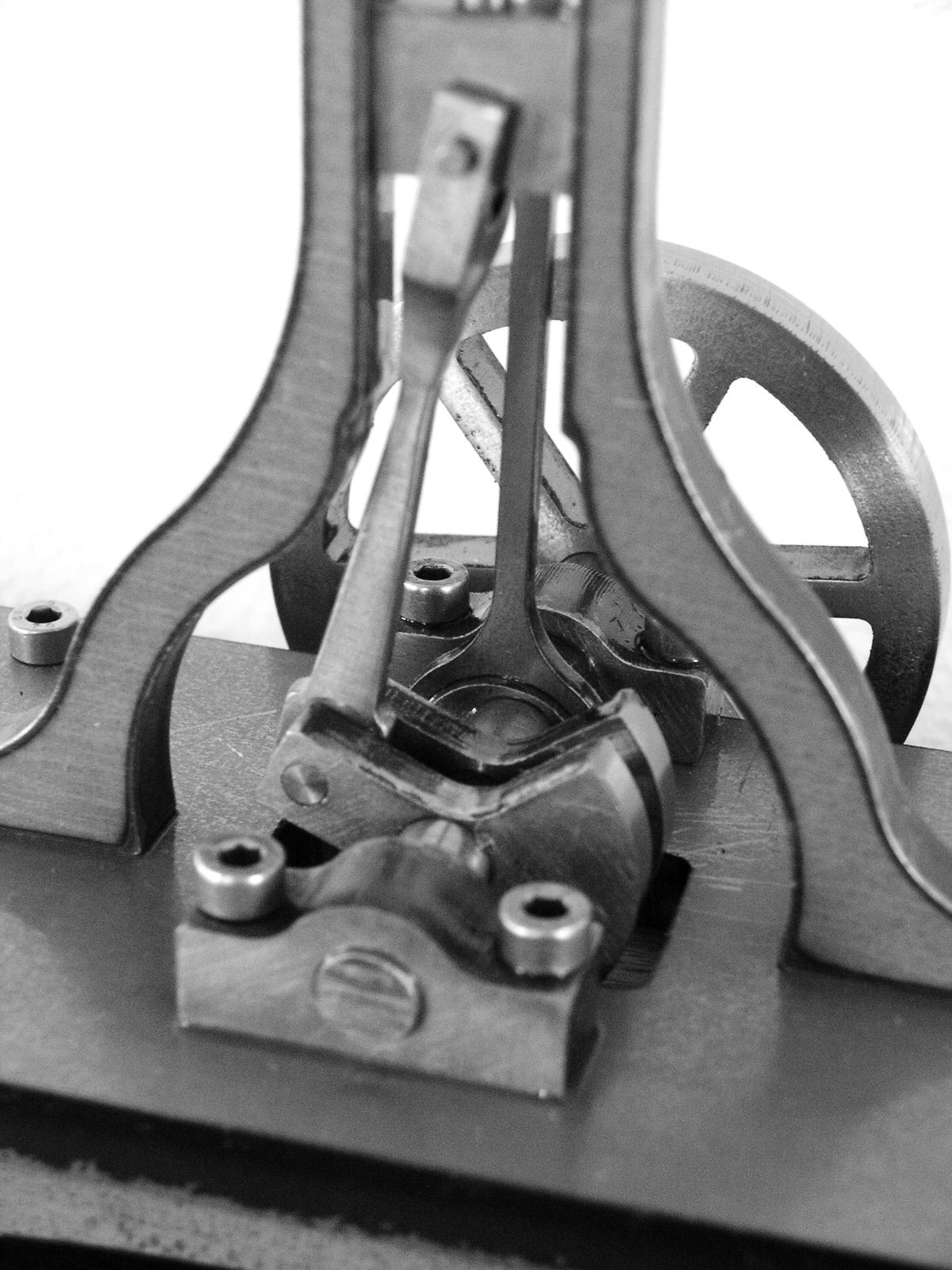

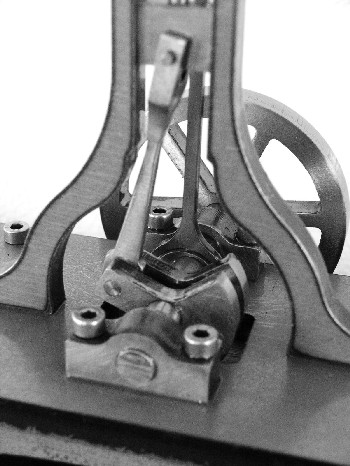

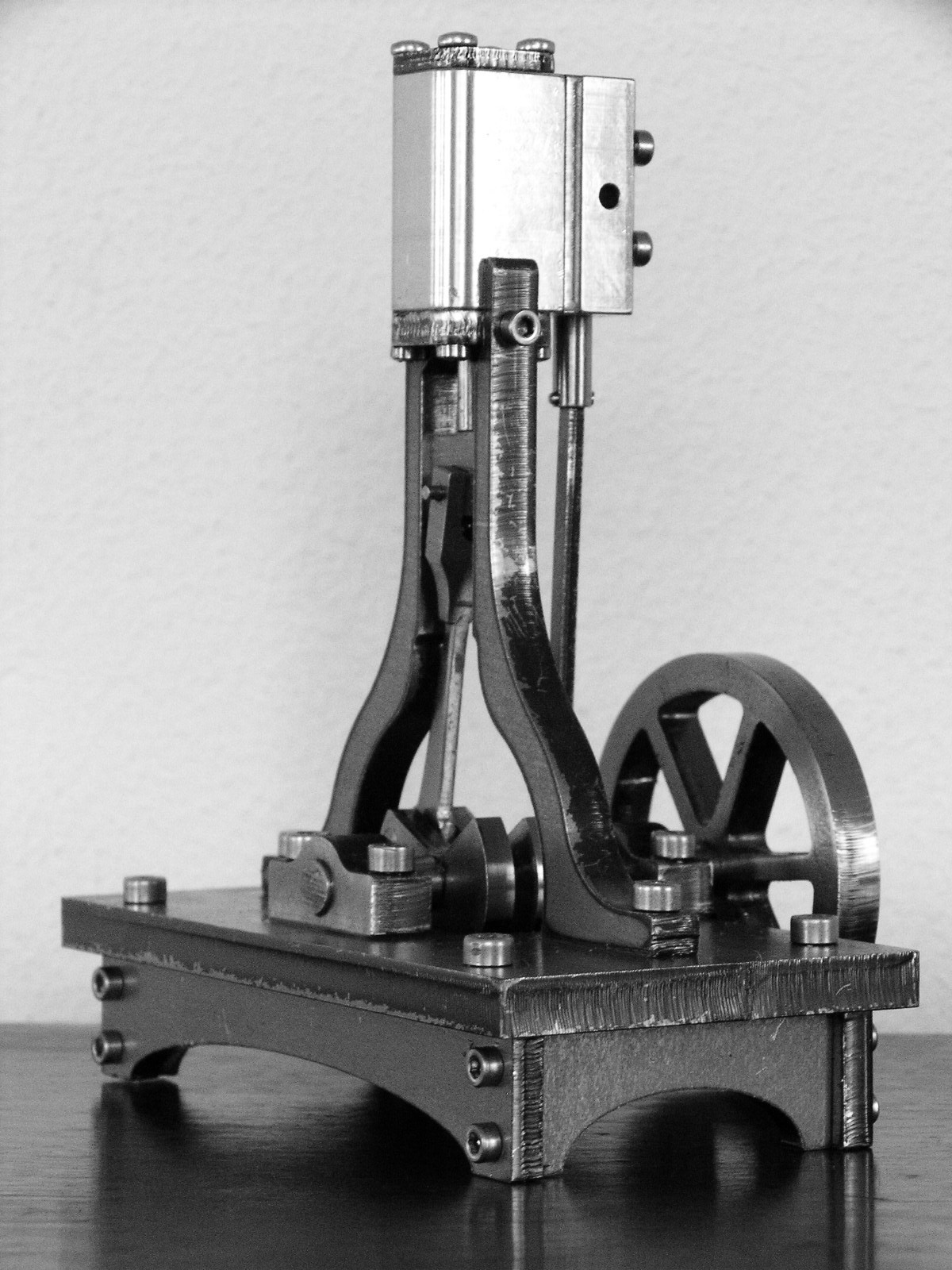

Vertical Engine



De "Vertical" stoommachine is gebaseerd op het bekende stoomhamerframe type uit het midden van de 19de eeuw.

De machine heeft een hoogte van 16 cm. het vliegwiel is 67 mm diameter, met een slag van 25 mm. en een boring van 15 mm. De cylinder met schuifblok zijn CNC geproduceerd en vervaardigd uit brons. De zuiger is van RVS net als alle benodigde bouten en schroeven. E en draaibank is nodig voor de zuiger, de stoomschuif, de samengestelde krukas, en de afwerking van diverse onderdelen. Een Arbor Press is noodzakeijk bij de bouw.

In het bouwpakket zitten alle materialen om de machine te kunnen bouwen. Een bouwbeschrijving en CAD tekeningen, waarop alle maatvoeringen staan voor de uit te voeren bewerkingen, zijn bijgeleverd.

Deze stoommachine vereist grote nauwkeurigheid tijdens het bouwen. De stoommachine is minder geschikt voor de beginnende modelbouwer, ondanks de eenvoudige uitstraling.

U kunt er een bijzondere machine van maken met een authentieke uitstraling.

Het model op de getoonde foto’s laat een minimale afwerking van het gebruikte staal zien om eeen eerlijk beeld te geven van het geleverde bouwpakket. U ziet dus hoe U het kunt verwachten in het pakket.





Prijs: 375.00 Euro.

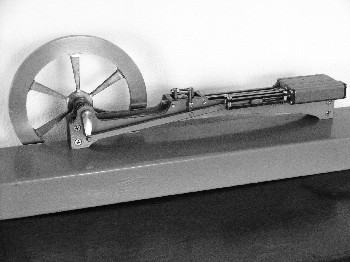

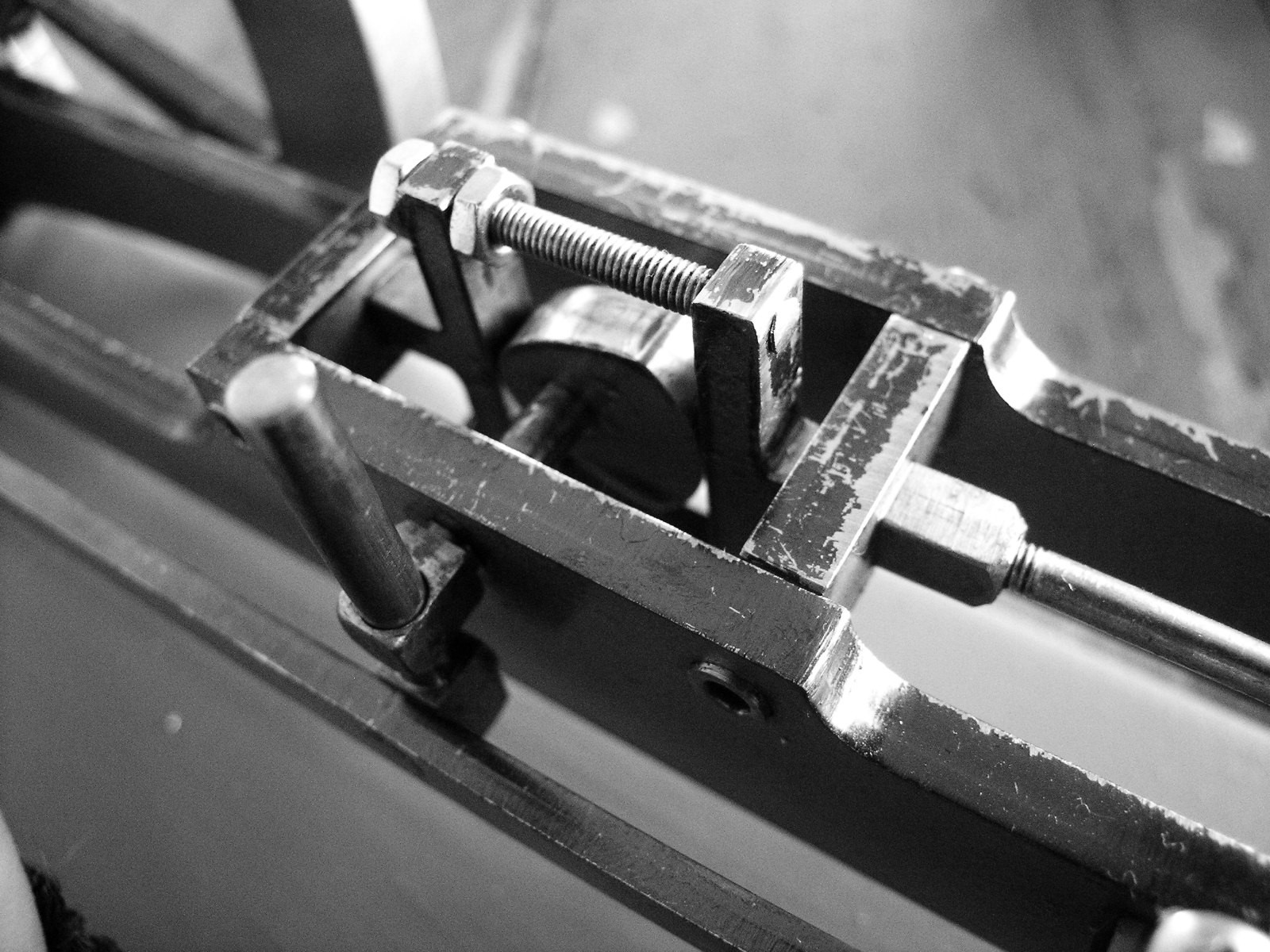

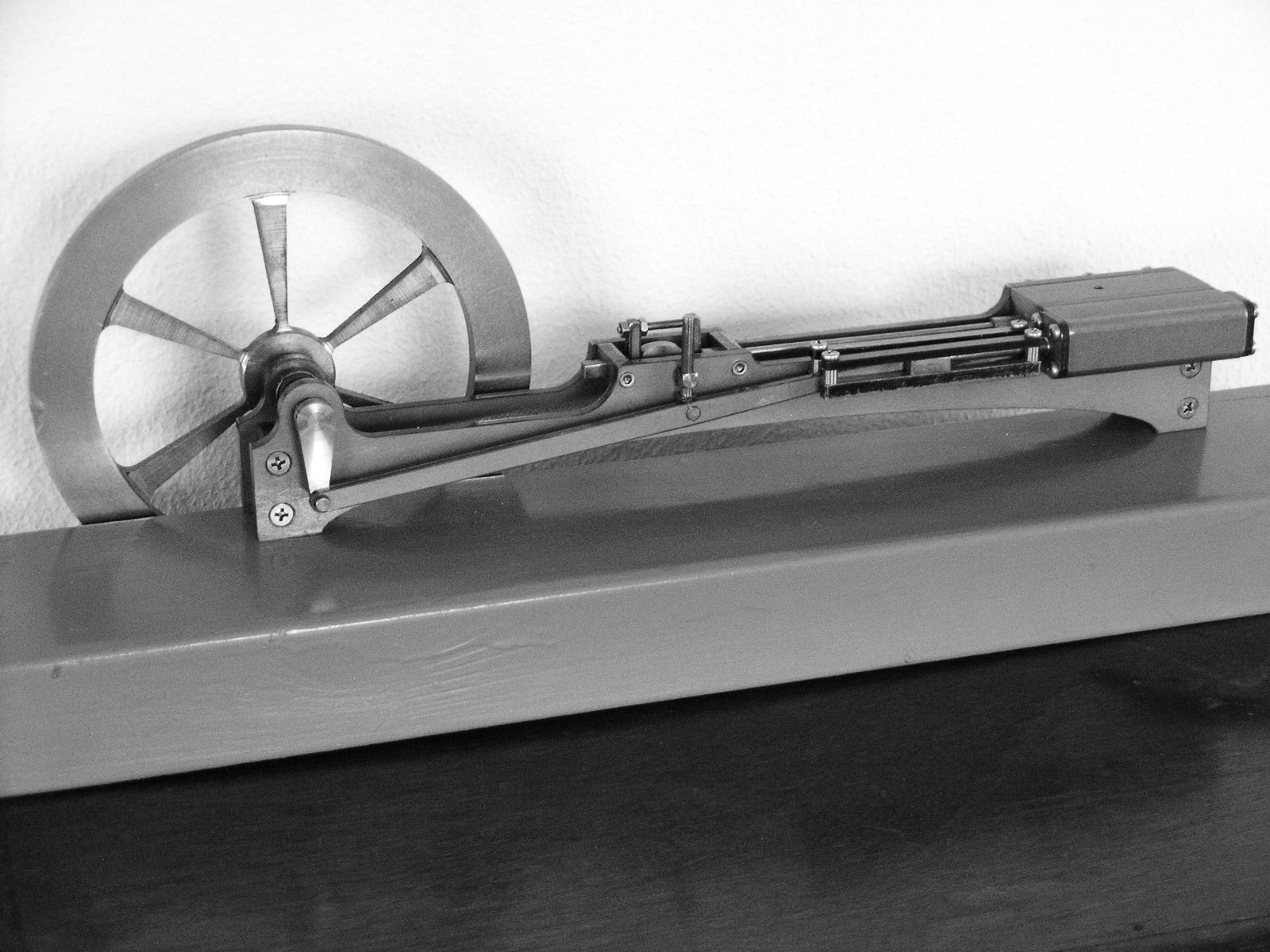

Riverboat Engine



Deze "Riverboat" stoommachine is gebaseerd op de riverboat stoommachines uit het begin van de 19de eeuw uit Amerika.

Het bijzondere aan deze machine is dat de stoom geregeld wordt door een cam in plaats van een eccentriek, deze zorgt ervoor dat gedurende de gehele slag stoom wordt toegelaten in de cylinder. Het mechaniek was tevens beschermd in de machinekamer ver weg van het spattende water rond het schoepenrad.

De machine heeft een lengte van 33 cm en het vliegwiel is 16 cm diameter, met een slag van 50 mm.

De cylinder met schuifblok zijn CNC geproduceerd. Schroeven en  draadeinden zijn van RVS . Een draaibank is nodig voor de zuiger en stoomschuif, en de afwerking van diverse onderdelen.

In het bouwpakket zitten alle materialen om de machine te kunnen bouwen, en een bouwbeschrijving en CAD tekeningen waarop alle maatvoeringen staan voor de uit te voeren bewerkingen.



Prijs: 310.00 Euro.
